GPZ900R ウィンカーをポジション化

  • URLをコピーしました!

今回は、ニンジャのウィンカーをポジションランプにします。

私のニンジャは逆車ですのでライトスイッチがあります。
   ON-ポジション-OFF
と言うように切り替えれます。
しかし、ポジションにするとヘッドライトの中の豆球が点くだけですので、国内仕様のようにウィンカーポジションも点くようにしました。

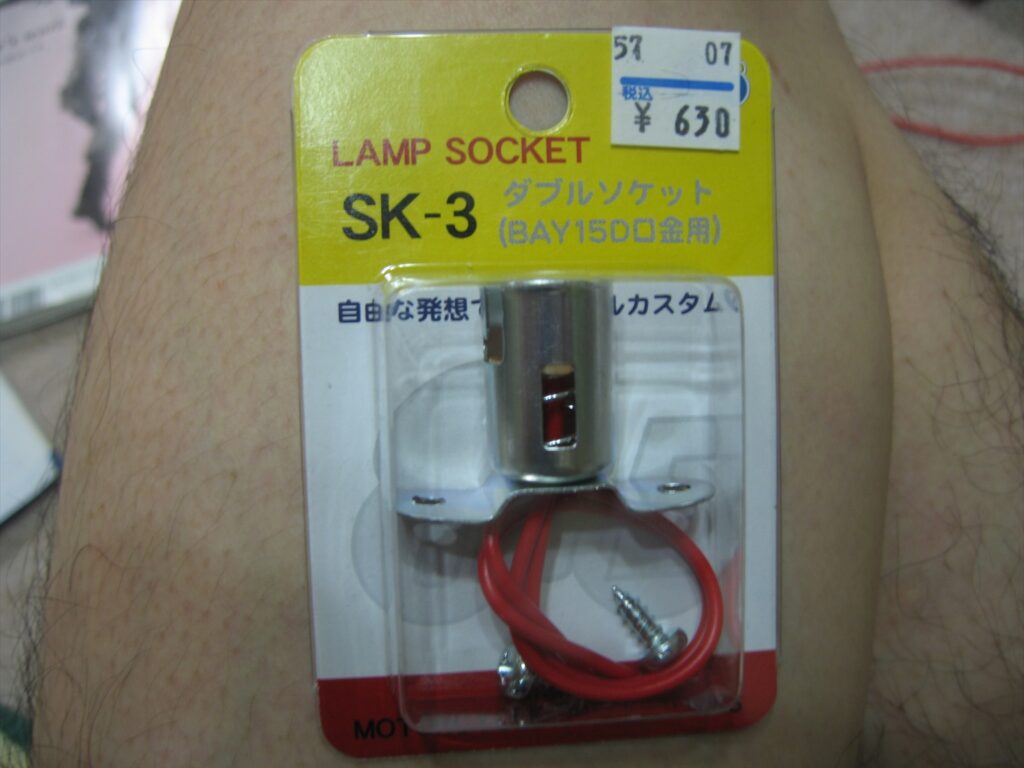

まず、用意するのは、

これです。

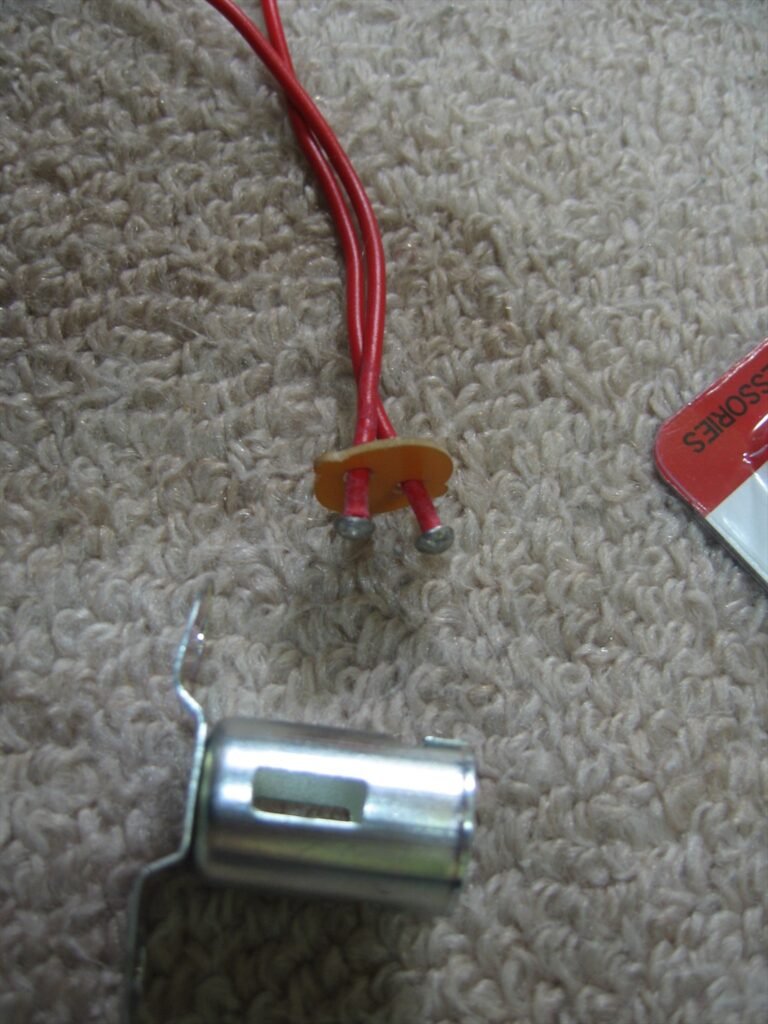

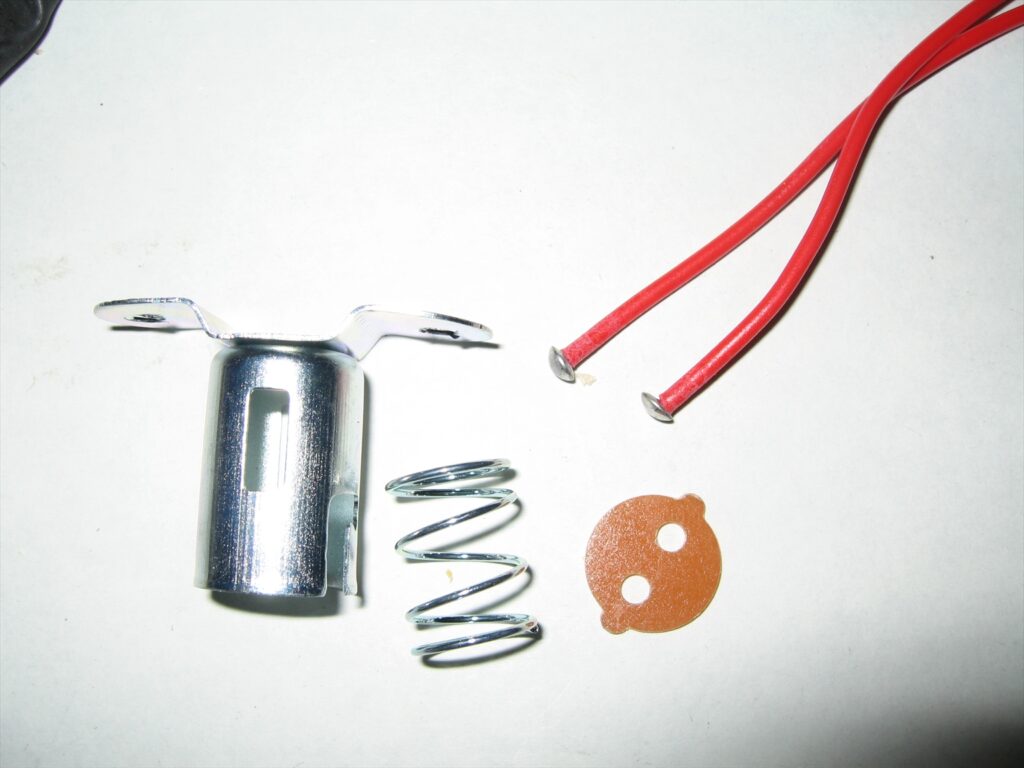

さらに分解します。

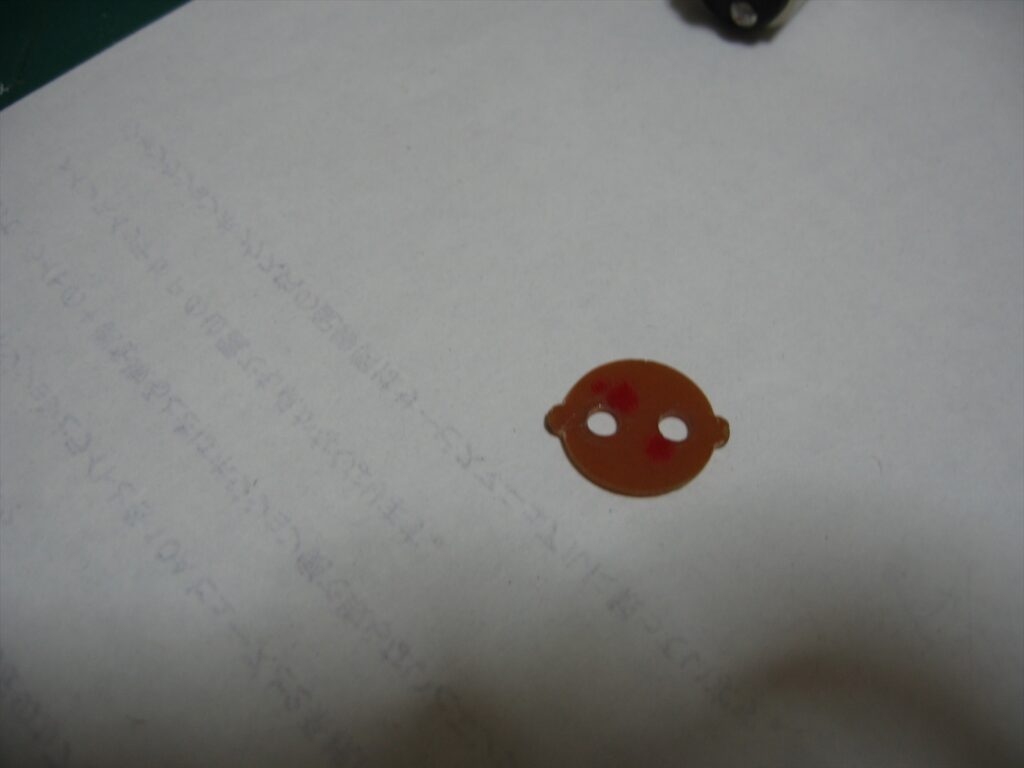

この中の赤色コードと茶色の絶縁盤を使用します。

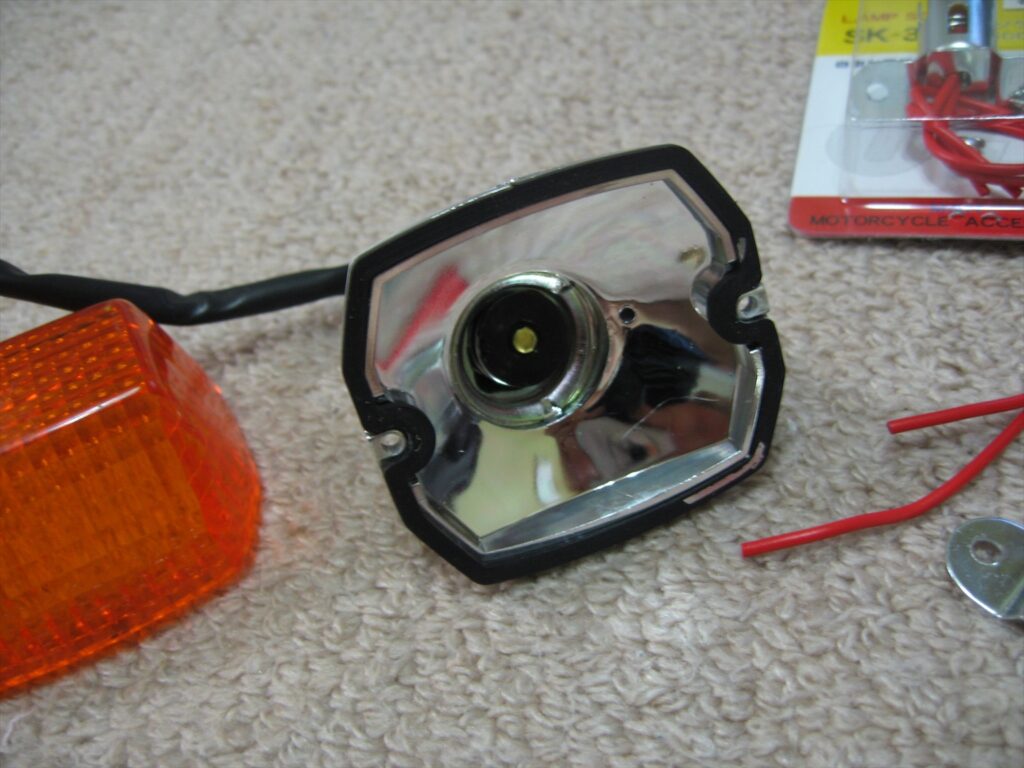

純正のソケット部は、

このようになっています。

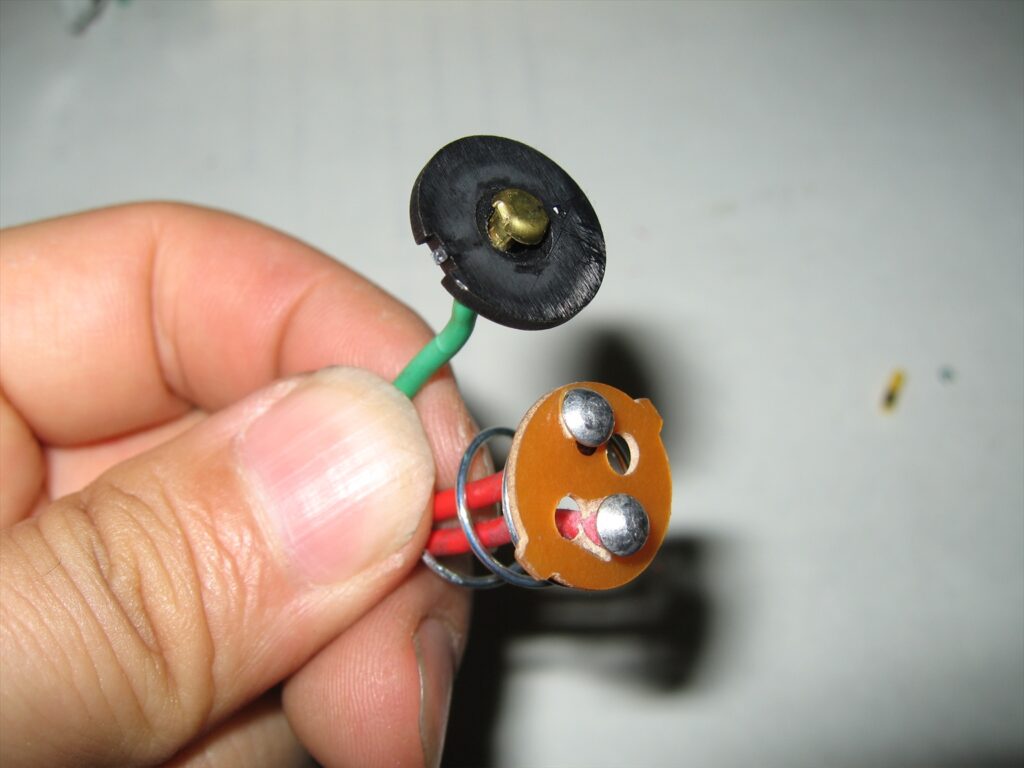

比べると

上が純正、下が今回使う物です。
ポジション用に接触部が2つあります。

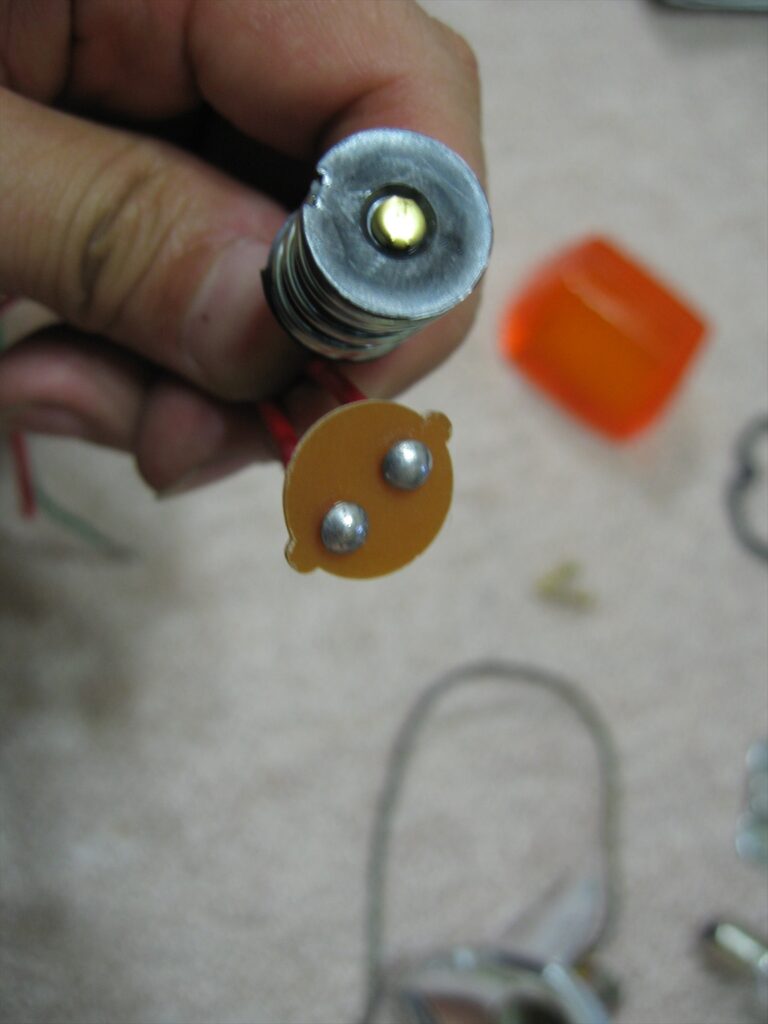

新しく買ってきた絶縁部分をウィンカーにはめて、電球との当たり具合を見ます。

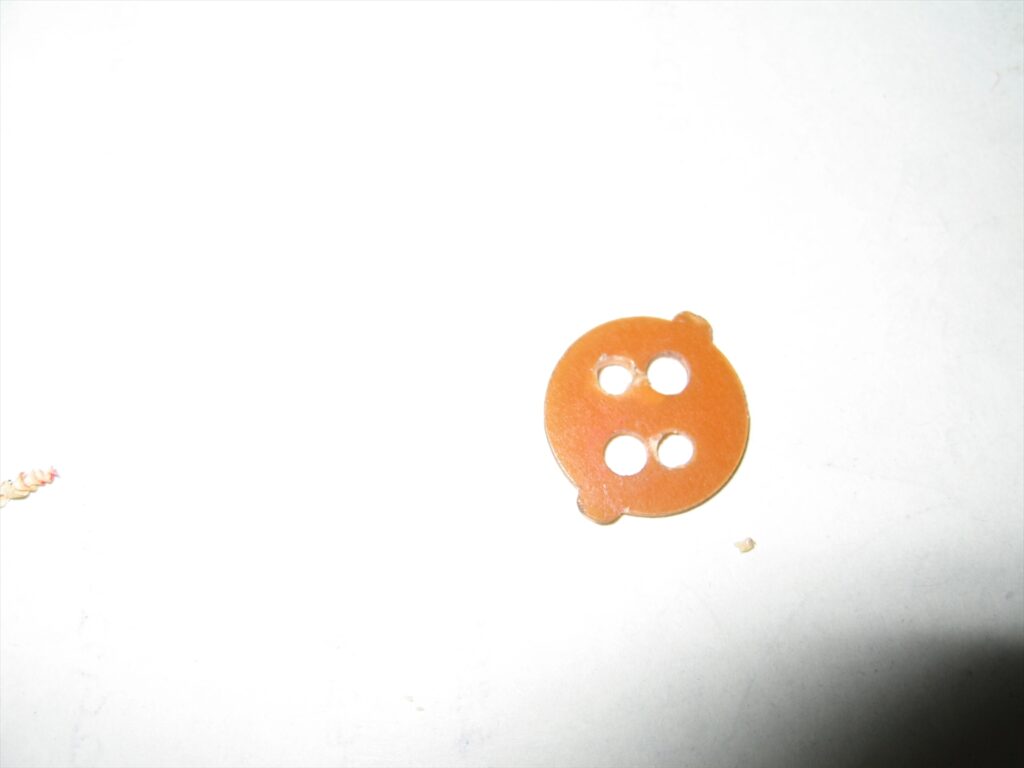

そして、電球と接触するようにするため絶縁盤に穴を空けて接触部の「ボチ」を移動します。

こんな感じになります。

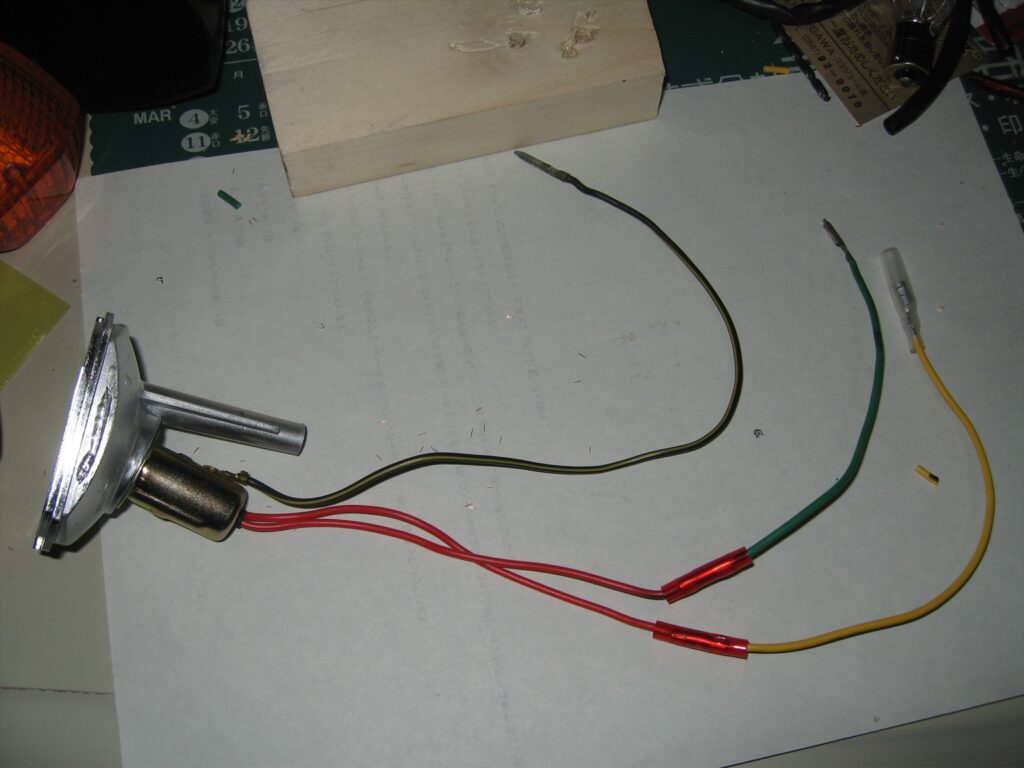

ウィンカー本体にソケットをはめてひとまず完成です!(^^)!

見ての通り、コードが3本になりました。
ウィンカーランプ用のコード2本のほかポジション用の電源コードです。
ポジション用の電源は、ヘッドランプ内の豆球から伸びているコードを分岐させて接続しました。

後は、新しく買ってきたウィンカー用のW球をはめ込んで終わりです。

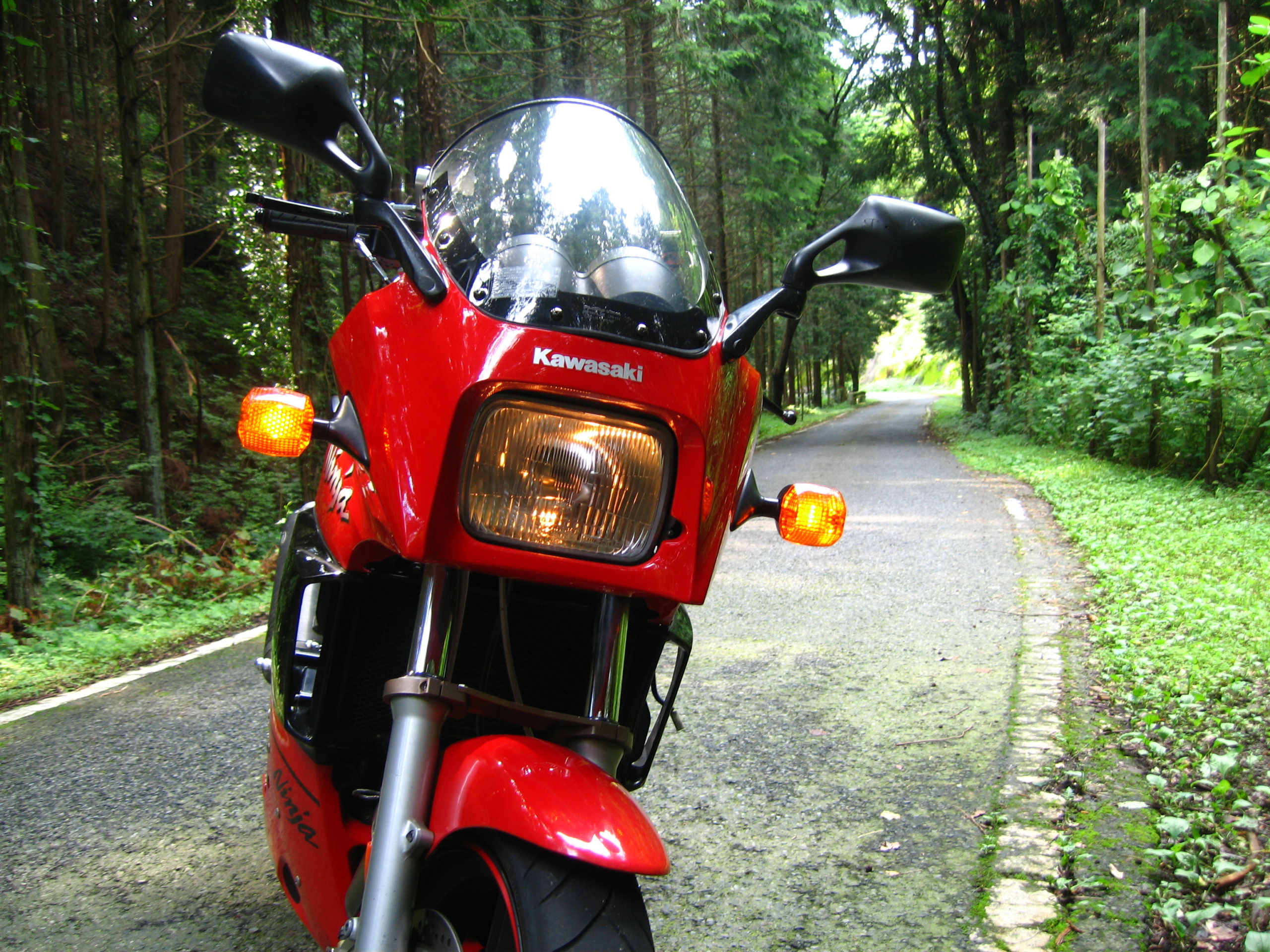

これで対向車からの視認性も増しました(*^^)v

つづく
